A kuori{0}}ja-putkilämmönvaihdinon eräänlainen lämmönvaihdin, joka koostuu sarjasta putkia. Yksi putkisarja kuljettaa kuumaa nestettä ja toinen sarja kylmää nestettä.
Putket sijaitsevat sylinterimäisen vaipan sisällä. Lämpö siirtyy kuumasta nesteestä kylmään nesteeseen putken seinien kautta, mikä mahdollistaa tehokkaan lämmönvaihdon.
Vaippa{0}}ja-putkilämmönvaihdin on yksi suosituimmista lämmönvaihtimien tyypeistä, koska se antaa suunnittelijoille mahdollisuuden mukautua erilaisiin paineisiin ja lämpötiloihin.
Kuori{0}}ja-putkilämmönvaihtimet jaetaan pääasiassa kahteen luokkaan:
Petrokemian teollisuudessa käytetyt tuotteet, jotka yleensä täyttävät TEMA:n (Tubular Exchanger Manufacturers Association) standardit
Sähköteollisuudessa käytettävät syöttövedenlämmittimet, voimalaitosten lauhduttimet jne
Riippumatta toimialasta, jolla vaihdinta käytetään, sillä on joitain yhteisiä ominaisuuksia.
Shell{0}}- ja-putkilämmönvaihtimien pääkomponentit
Etuotsikko -- Neste tulee tässä lämmönvaihtimen putken puolelle. Sitä kutsutaan joskus kiinteäksi otsikoksi. Se ohjaa tulevan nesteen putken puolelle ja varmistaa kohtuullisen virtauksen jakautumisen.
Takapää -- Tämä on paikka, jossa putken puoleinen neste poistuu lämmönvaihtimesta tai palaa etupäähän lämmönvaihtimissa, joissa on useita putkia. Se kerää ulos virtaavan nesteen ja sillä on ratkaiseva rooli tehokkaan nestevirtauksen ylläpitämisessä, erityisesti monivaiheisissa malleissa.

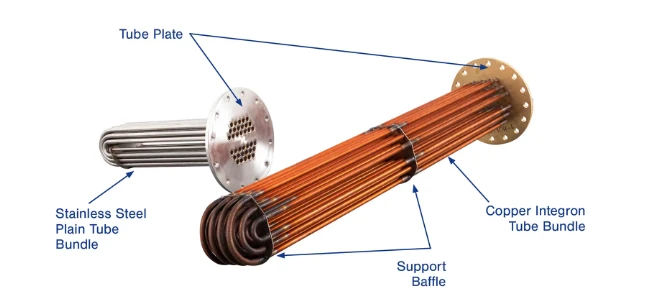

Putkinippu -- Koostuu putkista, putkilevyistä, välilevyistä, sidetangoista jne., sitä käytetään pitämään putkinippu yhdessä. Tämä on lämmönvaihtimen ydin, jossa lämmönsiirto tapahtuu. Ohjauslevyt voivat parantaa virtausta ja parantaa lämmönvaihdon tehokkuutta.

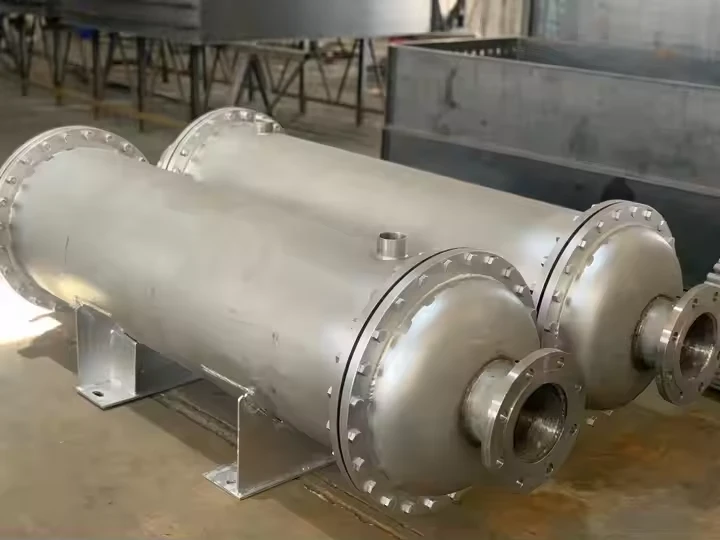

Kuori -- Se sisältää putkinipun ja mahdollistaa lämmönsiirron kuoren ja putken puoleisten nesteiden välillä.
Päätyypit kuori{0}}ja-putkilämmönvaihtimiin
Kiinteä putkilevylämmönvaihdin
Kiinteällä putkilevylämmönvaihtimella tarkoitetaan vaippa{0}}ja-putkilämmönvaihdinta, jossa putkinipun molemmissa päissä olevat putkilevyt on liitetty kiinteästi vaippaan hitsaamalla.
Kun putkilevy on hitsattu vaippaan, se voi toimia myös laipana, joka liitetään kanavan laippaan pulteilla.
Sen etuna on yksinkertainen rakenne ja vaipan tarvittava sisähalkaisija on pienin, mikäli lämmönsiirtopinta-ala on tasainen.
Sillä on kuitenkin haittoja: kun kuoren -puolen ja putken-puolen väliaineen välillä on suuri lämpötilaero, syntyy suuri lämpöjännitys, joka voi aiheuttaa putkien ja putkilevyn välisen liitoksen irtoamisen ja halkeilun, mikä johtaa vuotoon tai putken epävakauteen.
Samaan aikaan huolto ja kuoren{0}}puolen puhdistus ovat epämukavia. Sitä käytetään laajalti yleisissä tilanteissa, mutta sitä rajoittavat lämpötilaerot.
U-putkilämmönvaihdin
AU-putkilämmönvaihdin on eräänlainen vaippa-ja-putkilämmönvaihdin, joka koostuu pääasiassa putkilevyistä, kuoresta, putkinipusta ja muista komponenteista.
Sen rakenteessa on vain yksi putkilevy, ja lämmönvaihtoputkien molemmat päät on kiinnitetty samaan putkilevyyn, joka voi laajeta ja supistua vapaasti lämpörasituksen välttämiseksi.
Tämän lämmönvaihtimen putkipuolella on kaksinkertainen-putki-virtausrakenne, pitkä virtausreitti ja suuri virtausnopeus, mikä johtaa hyvään lämmönsiirtokykyyn.
Kuoren puoli voidaan tarkastaa ja puhdistaa vetämällä putkinippu ulos.
Taivutettujen putkien rajoituksista johtuen putkilevyn käyttöaste on kuitenkin suhteellisen alhainen, kuoren-puoleinen neste on altis oikosululle-, eikä sisäkerroksen-lämmönvaihtoputkia voida vaihtaa vaurioituneena.
Se soveltuu tilanteisiin, joissa putken ja vaipan välillä on suuri lämpötilaero tai joissa vaipan puoli on altis hilseilylle ja vaatii puhdistusta, ja se soveltuu erityisen hyvin korkean lämpötilan, korkeapaineen ja syövyttävien materiaalien-putken käsittelyyn.
Kelluva päälämmönvaihdin
Kelluvan pään lämmönvaihtimessa on vain yksi putkilevyistä molemmissa päissä kiinnitetty vaippaan, kun taas toinen pää voi liikkua vapaasti suhteessa vaippaan, jota kutsutaan kelluvaksi pääksi.
Kelluva pää koostuu kelluvasta putkilevystä, halkaistusta renkaasta ja kelluvasta pään suojuksesta, ja se on irrotettava liitos. Putkinippu voidaan vetää ulos kuoresta.
Putkinipun ja vaipan lämpömuodonmuutos ei rajoita toisiaan, joten lämpöjännitystä ei synny.
Sen etuna on, että putkien välistä ja putkien sisäpuolista puhdistusta on kätevää, eikä termistä rasitusta tapahdu.
Sillä on kuitenkin haittoja: sen rakenne on monimutkainen, kustannukset ovat korkeammat kuin kiinteiden putkilevylämmönvaihtimien, laitteet ovat tilaa vieviä ja materiaalin kulutus on suuri. Lisäksi kelluvan pään pientä kantta ei voida tarkastaa käytön aikana ja valmistuksessa vaaditaan korkeita tiivistysvaatimuksia.
Se sopii tilanteisiin, joissa vaipan ja putkinipun välillä on suuri seinämän lämpötilaero tai joissa kuoren{0}}sivuväliaine on alttiina hilseilylle.
