Lämpöhallinnan kulmakivenä eri toimialoilla sähköntuotannosta kemialliseen käsittelyyn, ymmärtäen avaippa ja putkilämmönvaihdin iSe on välttämätöntä laitteita määrittäville insinööreille ja investointipäätöksiä tekeville ostajille. Tämä kattava tekninen opas selvittää toiminnan perusteet, keskeiset komponentit ja suorituskykylogiikan tämän erittäin luotettavan lämmönsiirtotyöhevosen takana.
Toimintaperiaate: Tehokas lämpöenergian siirto
Perustasoltaan vaippa-putkilämmönvaihdin toimii periaatteellajohtava ja konvektiivinen lämmönsiirto kiinteän rajan läpi, joka erottaa kaksi nestettä eri lämpötiloissa. Yksi neste virtaa putkien sisällä (putken puoli), kun taas toinen virtaa putkien ulkopuolella, mutta paineistetun vaipan sisällä (kuoren puoli). Lämpöenergia siirtyy kuumemmasta nesteestä putken seinämän läpi viileämpään nesteeseen ilman, että kaksi virtaa koskaan sekoittuvat.
Tämän lämmönvaihdon liikkeellepaneva voima onlämpötilaeronesteiden välillä, usein matemaattisesti kuvattuLog Mean Temperature Difference (LMTD). Vaihtimen hyötysuhde ja koko määräytyvät lämmönsiirtonopeuden (Q) mukaan, jota ohjaa klassinen yhtälö:
Q = U * A * ΔTlm
Jossa:
Q= Lämmönsiirtonopeus (kW tai BTU/h)
U= Kokonaislämmönsiirtokerroin (W/m² aste )
A= Kokonaislämmönsiirtoala (ensisijaisesti kaikkien putkien ulkopinta)
ΔTlm= Log Mean lämpötilaero
Suunnittelun tavoitteena on maksimoidaUja optimoidaΔTlmtiettyä tehtävää vartenQ, joka puolestaan määrittää vaaditun alueenA.
Avainkomponentit ja niiden toiminnalliset roolit
Kukin vaipan ja putkenvaihtimen komponentti on suunniteltu helpottamaan, ohjaamaan tai parantamaan tätä perusperiaatetta.

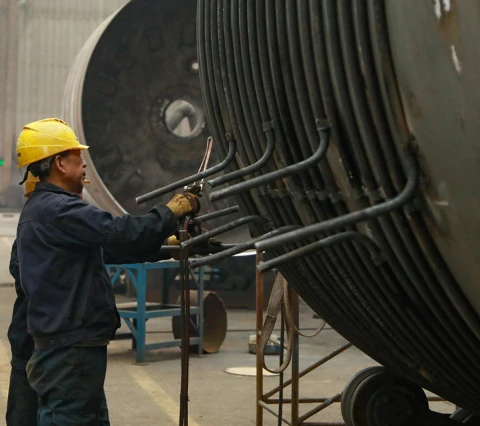

- Putket:Ensisijainen lämmönsiirtopinta. Materiaali (esim. kupari, ruostumaton teräs, titaani), halkaisija, paksuus ja asettelu (kolmio- tai nelikulmainen jako) valitaan paineen, lämpötilan, korroosion ja likaantumisnäkökohtien perusteella. Putket voivat ollasuoraan(kiinteä tai U-putki) taitehostetturipoilla tai urilla.

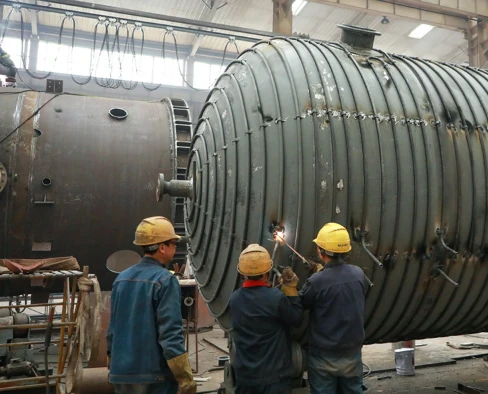

- Kuori:Suuri paineastia, joka sisältää kuoren{0}}puolen nesteen. Sen halkaisija määrää putkien lukumäärän ja siten lämmönsiirtoalueen.
- Putkiarkit:Tarkkuus{0}}poratut levyt, jotka pitävät putket paikoillaan molemmista päistä muodostaen jäykän nipun ja tiivistäen putken-sivunesteen kuoren-sivunesteestä. Putket voivat ollarullattu, hitsattu, tai molemmat putkilevyihin.
- Hämmennät:Kriittiset levyt sijoitettu kuoren sisään. Niiden päätehtävät ovat:
- Tue putkia:Estä painuminen ja virtauksen{0}}aiheuttama tärinä.
- Direct Shell-Side Flow:Pakota neste kulkemaan putkinipun poikki asiksak-kuvio, lisää turbulenssia, lämmönsiirtokerrointa ja minimoi kuolleita kohtia. Yleisiä tyyppejä ovat yksisegmentaalinen, kaksisegmentaalinen ja kierteinen.
- Päät/päätykappaleet:Ne on kiinnitetty putkilevyihin ja ohjaavat putken{0}}sivuvirtausreittiä. Erilaiset päämallit (esim. konepelti, kanava ja läpivienti) luovatyksittäinen-passitaimoni{0}}passikokoonpanot putken puolella, mikä lisää nesteen nopeutta ja parantaa lämmönsiirtoa.
Virtausjärjestelyt ja vaikutus suorituskykyyn
Se, miten nämä kaksi nestettä liikkuvat suhteessa toisiinsa, vaikuttaa merkittävästi LMTD:hen ja tehokkuuteen.
Laskuri-Nykyinen virtaus:Kuumat ja kylmät nesteet tulevat sisään vastakkaisista päistä ja virtaavat vastakkaisiin suuntiin. Tämä säilyttää korkeimman mahdollisenkeskimääräinen lämpötilaero (ΔTlm)koko pituudelta, mikä mahdollistaa tehokkaimman lämmönsiirron tai pienimmän tarvittavan pinta-alan. Tämä on lämpötehokkain järjestely.
Yhteis-nykyinen/rinnakkaisvirtaus:Molemmat nesteet tulevat samasta päästä ja virtaavat samaan suuntaan. Lämpötilaero on suuri tuloaukossa, mutta laskee nopeasti, mikä johtaa alhaisempaan lämpötilaanΔTlmja vähemmän tehokas lämmönsiirto verrattuna -vastavirtaukseen. Harvoin käytetty STHE:ssä lukuun ottamatta erityisiä sovelluksia, kuten sammutusta.
Määrittelyn kriittiset suorituskykytekijät
Insinööreille ja ostajille siirtyminen periaatteesta spesifikaatioon edellyttää näiden toisiinsa liittyvien tekijöiden arvioimista:
Lämpökäyttö ja lämpötilat:Lähtökohtana on tarvittavan lämmönsiirron (Q) ja tulo-/poistolämpötilan määrittäminen molemmille virroille.
Paineen lasku:Tärkeä kauppa- Suurempi nesteen nopeus parantaa lämmönsiirtoa (U), mutta lisää painehäviötä, mikä nostaa pumppauskustannuksia. Suunnittelun tulee tasapainottaa lämpötehokkuus ja käyttöenergian kulutus.
Likaantuminen:Välttämätön saostumien kerääntyminen putken pinnoille toimii eristävänä kerroksena vähentäenUajan myötä. Mallit sisältävät alikaantumistekijä-lämmönvastusmarginaali-varmistaa, että vaihdin täyttää tehtävänsä, vaikka se olisi hieman likainen.
Rakennusmateriaalit:Valittu kestämään lämpötilaa, painetta ja kriittisintä prosessinesteiden korroosiota 20-30 vuoden käyttöiän ajan.
GNEE-tekniikan etu: periaatteesta optimoituun todellisuuteen
Toimintaperiaatteen ymmärtäminen on ensimmäinen askel; Sen soveltaminen luotettavan ja kustannustehokkaan{0}}ratkaisun luomiseen on silloin, kun suunnittelun huippuosaamista on tärkeää. GNEE:ssä hyödynnämme syvää teknistä asiantuntemusta kääntääksemme prosessivaatimukset optimoiduksi suunnitteluksi.
Suunnitteluprosessimme takaa:
Tarkka mitoitus:Kehittyneen simulointiohjelmiston avulla mallinnamme lukemattomia kokoonpanoja tehtäviisi vastaamiseksi optimaalisella pinta-alan, painehäviön ja kustannusten tasapainolla.
Mekaaninen eheys:Suunnittelemme erityisiä paine-, lämpötila- ja lämpökiertoolosuhteita varten varmistaaksemme pitkän{0}}luotettavuuden.
Materiaalin valintaohjeet:Neuvomme kustannustehokkaimmista ja kestävimmistä materiaaleista{0}}palveluympäristöösi.
Hanki itsesi tiedolla ja oikealla kumppanilla.
Vaippa- ja putkilämmönvaihtimen valinta on merkittävä tekninen ja pääomapäätös. Sen toimintaperiaatteen perustavanlaatuinen ymmärtäminen antaa sinulle mahdollisuuden toimia tehokkaasti toimittajien kanssa ja varmistaa parhaan ratkaisun laitoksesi tehokkuudelle ja luotettavuudelle.
Oletko valmis siirtymään teoriasta sovellukseen? Ota yhteyttä GNEE-insinööritiimiin jo tänään. Anna meille prosessiparametresi, niin toimitamme yksityiskohtaisen, optimoidun lämpösuunnitteluehdotuksen ja teknisen konsultoinnin näiden perussuunnitteluperiaatteiden pohjalta.
