Lämmönvaihtimetniillä on ratkaiseva rooli lukuisissa teollisissa prosesseissa helpottamalla lämmönsiirtoa kahden tai useamman nesteen välillä. Nämä olennaiset laitteet lisäävät tehokkuutta useilla teollisuudenaloilla, käytettiinpä niitä sitten voimalaitosten palamiskaasujen jäähdyttämiseen, jalostamoiden syöttöveden lämmittämiseen tai aineiden höyrystämiseen kemiantehtaissa.
Intian johtavana lämmönvaihtimien valmistajana GNEE on tarjonnut korkealaatuisia{0}ratkaisuja merkittäville teollisuudenaloille yli neljän vuosikymmenen ajan. Valmistamme räätälöityjä lämmönvaihtimia maailmanlaajuisten standardien mukaisesti suuressa, edistyneessä tuotantolaitoksessa, jossa on omat-testaus- ja laadunvalvontalaboratoriot asiakkaidemme tarpeiden täyttämiseksi.
Lämmönvaihtimien ymmärtäminen
Lämmönvaihtimet antavat nesteiden siirtää lämpöä koskettamatta. Se mahdollistaa lämpöenergian siirron kuumemmasta aineesta tai prosessista kylmempään tai päinvastoin. Lämmönvaihtimilla on elintärkeä rooli erilaisissa teollisissa toiminnoissa moduloimalla lämpötilaa eri sovelluksiin.
Sähkö-, petrokemian-, öljy- ja kaasu-, elintarvike- ja juomateollisuus sekä muut teollisuudenalat käyttävät lämmönvaihtimia. Lisäksi lämmönvaihtimia käytetään myös voimalaitoksissa höyryntuotantoon, savukaasujen jäähdytykseen ja syöttöveden lämmitykseen. Lisäksi lämmönvaihtimia käytetään teollisuudessa, kuten öljynjalostuksessa raakaöljyn esilämmitykseen ja uunin pakokaasujen hidastamiseen. Muita yleisiä sovelluksia ovat höyryn tuotanto, keittäminen, kondensaatio, lämmön talteenotto ja kaasujen pelkistys erilaisissa lämpöprosesseissa.
Ota huomioon oikean lämmönvaihtimen valinnassa
Sopivan lämmönvaihtimen valinta teolliseen käyttöön edellyttää tärkeimpien suunnittelutekijöiden arviointia turvallisuuden, tehokkuuden ja luotettavuuden varmistamiseksi koko laitteiston käyttöiän ajan. Tutkitaanpa näitä tekijöitä yksityiskohtaisesti:
Lämpötila-alue
Prosessin käyttölämpötila-alue on yksi tärkeimmistä kriteereistä teollisuuslämmönvaihtimien valinnassa.Teollisuuden lämmönvaihtimien valmistajatkuten GNEE, noudattavat ASME-protokollia, jotka säätelevät materiaaliluokituksia eri lämpötilaluokissa. GNEE:n lämmönvaihtimet toimivat tehokkaasti eri lämpötiloissa sovelluksesta riippuen.
Paineluokitus
Lämmönvaihtimen paineen{0}}käsittelykapasiteetin on oltava sopiva sovelluksen äärimmäiseen käyttöpaineeseen. GNEE:n tuotteet noudattavat kansainvälisiä paineastiakoodeja, kuten ASME, ISO jne., mikä takaa niiden turvallisuuden. Tyypistä ja koosta riippuen useimmat GNEE:n vaippa- ja putkenvaihtimet kestävät jopa 30 baarin painetta.
Rakennusmateriaalit
Eri tekijät muuttavat valmistusmateriaalin valintaa, ja se vaihtelee yleensä päätavoitteesta, kuten:
- Korroosionkestävyys
- Johtavuus
- Jännitys- ja halkeilukestävyys
- Helppo käsitellä ja valmistaa
- Sulamispiste
- Maksaa
Käytettyjen nesteiden ominaisuuksien perusteella korroosionkestävyys on ratkaisevan tärkeää. Merkittävänä teollisuuslämmönvaihtimien valmistajana GNEE tarjoaa erilaisia korroosionkestäviä materiaaleja, mukaan lukien hiiliteräs, ruostumaton teräs, Hastelloy, Monel, titaani, tantaali jne. Nämä materiaalit sopivat sovelluksiin, joihin liittyy suolapitoisuutta, kemikaaleja, happoja, emäksisiä aineita, äärimmäisiä lämpötiloja ja kryogeenisiä olosuhteita.
Lämpötehokkuus
Lämmönvaihtimen tarvittavat mitat ja hinta määräytyvät suurelta osin sen lämmönsiirtonopeuden ja tehokkuuden mukaan. Jopa monimutkaisissa sovelluksissa, joihin liittyy monipäästökonfiguraatioita tai vaiheenvaihtotehtäviä, jotkin edistyneet kompaktit mallit saavuttavat yleensä yli 90 % lämpöhyötysuhteen. Jotkut mallit on merkitty ASME "K" lämpötehokkuuden takaamiseksi.
Jalanjälki
Käytettävissä oleva asennustila määrää lämmönvaihtimen tyypin – kuori{0}}ja-putki, kompakti tai pitkä pinta. GNEE:n insinöörit optimoivat suunnittelut mahdollisimman pieneen jalanjälkiin tinkimättä lämmönsiirrosta tai paineenrajoitusominaisuuksista. Lisäksi ne tarjoavat moni-käytäviä, modulaarisia malleja, jotka mahtuvat ahtaisiin tiloihin.
Helppoa siivoamista
Ajan myötä korroosio ja kalkki heikentää lämmönsiirtotehokkuutta, mikä edellyttää säännöllistä puhdistusta. On tärkeää etsiä lämmönvaihtimen valmistaja, joka suunnittelee lukuisia laitteita, joissa on tyhjennettävä pohjakoko ja irrotettavat putkiniput, jotka mahdollistavat suoraviivaisen-paikan päällä tapahtuvan mekaanisen tai CIP-puhdistuksen lämmönsiirron tehokkuuden palauttamiseksi.
Likaantuminen ja huolto
Likaantuminen on olennainen asia muistaa valittaessa laitteita luotettavalta lämmönvaihdintoimittajalta. Toiminnan aikana mukana oleva neste ja ympäristöolosuhteet voivat johtaa likaantumiseen, joka tarkoittaa ei-toivottujen materiaalikerrostumien muodostumista lämmönsiirtopinnalle lämmitys- ja jäähdytysprosessin aikana. Se luokitellaan neljään tyyppiin: inkrustaatio, hilseily, sedimentti ja biologinen kasvu. Nesteen nopeus, lämpötila, kemia ja valmistusmateriaalit ovat neljä keskeistä tekijää, jotka vaikuttavat likaantumiseen.
Likaantuminen lisää puhdistusta ja huoltoa. Joten, kun suunnittelet lämmönvaihdinta, varmista, että selität kaikki vaatimukset, prosessi ja muut asiat yksityiskohtaisesti, jotta lämmönvaihtimen valmistaja voi suunnitella ja valita materiaalin valmistusta varten.
Lämmönvaihtimien tyypit
Teollisiin sovelluksiin on saatavana useita erilaisia lämmönvaihtimia. Tässä on joitain erityyppisiä laitteita, joita lämmönvaihdinvalmistajat toimittavat Intiassa:
Kuori ja putki lämmönvaihdin

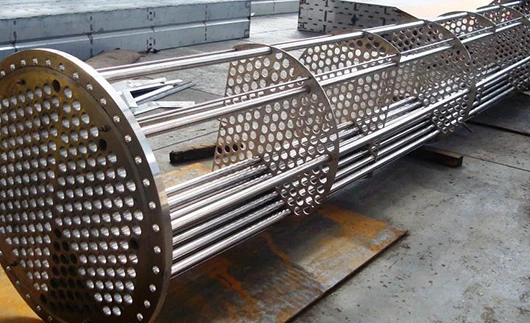

Mukautuvan rakenteensa ansiosta tämä on yksi laajimmin käytetyistä lämmönvaihdintyypeistä eri prosessiteollisuudessa. Se koostuu lieriömäisestä kuoresta, jossa on useita putkia, jotka sisältävät niputettuja putkia. Lämpö siirtyy kuoren ja kanavien välillä, kun nesteet virtaavat niiden läpi. GNEE, yksi suurimmista lämmönvaihtimien toimittajista, valmistaa suuria kuori- ja putkiyksiköitä eri kokoonpanoissa erilaisiin lämpötehtäviin 5 kW:sta 100 MW:iin.
Aallotettu kuori ja putki lämmönvaihdin
Aallotettu lämmönvaihdin on kustannustehokas{0}}vaippa- ja putkilämmönvaihtimien versio. Aallotettu putkilämmönvaihdin käsittää aallotetun putken, kierreurallisen putken, joka on saatu tavallisesta putkesta kylmämuovauksella. Helix-aloitusten lukumäärää voidaan mukauttaa kulman kanssa lämmönsiirron ja suorituskyvyn optimoimiseksi. Yksi aallotusputkilämmönvaihtimien suurimmista eduista, mikä tekee niistä erittäin kysyttyjä lämmönsiirtimien toimittajilta, on lisääntyvä nesteen turbulenssi, kun se virtaa sisäputkesta. Pyörteinen virtaus näissä lämmönvaihtimissa voi tapahtua jopa alhaisella Reynolds-luvulla.
Kaksoisputki
Kaksi{0}}- tai kaksoisputki-putkilämmönvaihdin on täydellinen teollisuudelle, jonka toiminta perustuu korkean-paineen ja korkean-lämpötilan sovelluksiin, koska ne voivat laajentua ja niillä on vankka rakenne. Sitä käytetään yleisesti vastavirtauksessa, jossa vaaditaan vastakkainen virtaussuunta. Se käsittää putken, joka muodostaa keskeisen johtavan esteen, joka estää sekä virtaavia nesteitä että viereistä putkea muodostamasta renkaan muotoa. Niitä käytetään silloin, kun vaippa- ja putkilämmönvaihtimet eivät tuota tarvittavaa lämmönsiirtoa ja niitä käytetään sarjassa tai rinnakkain lämpötilan nostamiseksi.
U-Putki
AU-putkilämmönvaihdin on vaippa- ja putkilämmönvaihdin, jota käytetään öljy- ja kemianteollisuuden koneissa. U-putkilämmönvaihtimen tärkeimmät avainkomponentit ovat putkilaatikko, kotelo ja putkinippu. U-putket tarjoavat rajattoman laajenemisen, putkinippu voidaan irrottaa puhdistusta varten, ja pienten nippujen -to-välys on myös mahdollista. U--muoto vastaa lämpörasitusta ja vie hieman vähemmän tilaa kuin suoraputkilämmönvaihdin. Lisäksi se tarjoaa vain pienen{10}}painehäviön prosessin aikana.
Ripaputki – kierteinen ja pitkittäinen
Ripaputkilämmönvaihtimet käsittävät ripaputken, sarjan putkia, joiden ulkopuolelle on lisätty ripoja kosketuspinnan lisäämiseksi nesteen kanssa lämmön vaihtamiseksi putken sisällä olevan nesteen ja putken ulkopuolella olevan nesteen välillä.
Ripallisia putkia on kahta tyyppiä:
- kierteinen -Kierteisripoisissa putkissa evät on kierretty spiraalimaisesti pöydän ympärille luoden kierteisen muodon. Pinta-alan kasvattamisen lisäksi spiraalikuvio luo turbulenssia lämmönsiirron tehostamiseksi ja on suunniteltu toimimaan ankarissa olosuhteissa.
- Pituussuuntainen -Pitkittäisripaisessa putkessa on pitkittäiset evät tai harjanteet, jotka kulkevat putken ulkosivua pitkin. Nämä rivat lisäävät putken pinta-alaa, mikä tehostaa yleistä lämmönsiirtoa nesteiden välillä.
Kelluva pääpaketti
Kelluvan pään nippulämmönvaihdin on muunnos putkilämmönvaihtimesta, jossa putkilevyyhdistelmä on itsenäinen ja se voi liikkua vapaasti vaipan sisällä. Ne kestävät lämpörasitusta ja väsymystä. Se on yksi parhaista lämmönvaihtimien valmistajien tarjoamista lämmönvaihtimista, koska sitä käytetään sovelluksissa, joissa putken ja vaipan välinen lämpötila on korkea, mikä aiheuttaa laajenemisongelmia. Siitä tulee kuitenkin huomattavan korkea hinta.
Hiusneulatyyppi
Hiusneulalämmönvaihtimilla on yksi tehokkaimmista malleista sovelluksissa, jotka vaativat lämpötilaristikon (kuuma nesteen ulostulolämpötila on alhaisempi kuin kylmän nesteen lämpötila), koska siinä on vähän osia ja pienempi pinta-ala. Ne käyttävät todellista vastavirtavirtausta-, mikä maksimoi kuoren- ja putken-puolen nesteiden lämpötilaerot.
Lämmönvaihdintekniikka selitetty: Valinta on helppoa
Avaintekijöiden, kuten käyttölämpötilojen ja paineiden, rakennusmateriaalien, tehokkuusvaatimusten ja tilarajoitusten ymmärtäminen on välttämätöntä optimaalisen teollisuuslämmönvaihtimen valinnassa. GNEE l, yksi Intian johtavista lämmönvaihtimien valmistajista, suunnittelee ja valmistaa räätälöityjä teollisuuslämmönvaihdinratkaisuja kansainvälisten protokollien ja standardien mukaisesti.
ASME U -sertifioituna yrityksenä GNEE tarjoaa asiantuntijakonsultointia auttaakseen sinua valitsemaan sopivimman lämmönvaihtimen prosessitarpeisiisi. Ota välittömästi yhteyttä tiimiimme keskustellaksesi projektisi erityisvaatimuksista ja vaatimuksista lämmönvaihdinratkaisulle.
Mitä tulee lämmönvaihtimien erityisiin mittoihin, paineluokitukseen, korroosionkestävyysstandardeihin ja lämmönsiirtotehokkuusparametreihin, voit ottaa meihin suoraan yhteyttä saadaksesi räätälöidyn spesifikaatiosuunnitelman, joka auttaa sinua vastaamaan tuotanto- tai prosessivaatimuksiisi tarkasti.
Sähköposti:global@gneesteels.com
FAQ
K: Mikä on 10 13-sääntö vaippa- ja putkilämmönvaihtimelle?
V: Yksinkertaisesti sanottuna se varmistaa, että pienemmän paineen puolen suunnittelupaine (oli sitten vaipan tai putken puoli) on asetettu vähintään 10/13:ksi suuremman paineen puolen suunnittelupaineesta.
K: Mitkä ovat kuoren ja putken lämmönvaihtimen edut?
V: Niillä on myös huomattavia ylläpitoetuja: Kuori- ja putkilämmönvaihtimien rakenne helpottaa huoltoa, lisää turvallisuutta ja yleisesti ottaen ongelmatonta toimintaa. Vaippa- ja putkilämmönvaihtimien rakenne mahdollistaa vuotojen nopean tunnistamisen ja suojaamisen muulta yksiköltä.
K: Mikä on lämmönvaihdin ja sen toiminta?
V: Lämmönvaihdin on järjestelmä, jota käytetään lämmön siirtämiseen lähteen ja käyttönesteen välillä. Lämmönvaihtimia käytetään sekä jäähdytys- että lämmitysprosesseissa. Nesteet voidaan erottaa kiinteällä seinämällä sekoittumisen estämiseksi tai ne voivat olla suorassa kosketuksessa.
K: Mitkä ovat kolme lämmönvaihdintyyppiä?
V: Rakenteeseen{0}} perustuva luokittelu luokittelee lämmönvaihtimet niiden fyysisen rakenteen ja suunnittelun perusteella. Se sisältää tyyppejä, kuten vaippa- ja putki-, levy- ja ripaputkilämmönvaihtimia, joilla jokaisella on omat ominaisuudet ja edut lämmönsiirtosovelluksissa.
K: Missä käytät lämmönvaihdinta?
V: Lämmönvaihtimia käytetään useissa sovelluksissa, mukaan lukien ilmastointi, kemiantehtaita, petrokemian tehtaita, öljynjalostamoita, voimalaitoksia, maakaasun käsittelyä, jäähdytystä, jäteveden käsittelyä ja tilan lämmitystä.
K: Mitä huoltoa lämmönvaihdin vaatii?
V: Säännöllinen huolto on välttämätöntä lämmönvaihtimen optimaalisen suorituskyvyn ja pitkän käyttöiän varmistamiseksi. Tärkeimmät huoltotehtävät sisältävät rutiinitarkastusten vuotojen tai korroosion varalta, lämpötilan ja painetason tarkistamisen, likaantuneiden pintojen puhdistamisen, löystyneiden liitosten kiristämisen ja kuluneiden -tiivisteiden vaihtamisen. Ennaltaehkäisevä huolto tulee ajoittaa toimintaympäristön ja käyttötiheyden perusteella, jotta varmistetaan mahdollisimman vähän seisokkeja ja maksimaalinen tehokkuus.
K: Kuinka huoltaa lämmönvaihdin?
V: Ylläpidäksesi lämmönvaihdinta tehokkaasti, noudata jäsenneltyä suunnitelmaa:
Sammuta järjestelmä turvallisesti ja eristä vaihdin.
Tarkasta kaikki saatavilla olevat osat kulumisen, hilseilyn tai vuotojen varalta.
Puhdista sisä- ja ulkopinnat tarpeen mukaan (mekaanisin tai kemiallisin menetelmin).
Tarkista liitännät ja tiivisteet vaurioiden varalta ja vaihda tarvittaessa.
Seuraa virtausnopeuksia ja suorituskykyindikaattoreita havaitaksesi varhaiset merkit likaantumisesta tai tehottomuudesta.
Ammattimainen huolto saattaa olla tarpeen ajoittain vaihtimen tyypistä ja teollisesta sovelluksesta riippuen.
K: Kuinka puhdistat lämmönvaihtimen?
V: Lämmönvaihtimen puhdistaminen voidaan tehdä useilla tavoilla:
Mekaaninen puhdistus: Harjoilla tai kaavinta poistamaan kalkki ja roskat putkista tai levyistä.
Kemiallinen puhdistus (CIP – Clean-in-Place): kierrättävät puhdistusaineet, jotka liuottavat kalkkia, öljyä tai biologista likaa.
Hydropuhallus tai painepesu: Korkeapaineiset{0}}vesisuihkut koville jäämille.
Noudata aina valmistajan suosituksia ja varmista, että puhdistusmenetelmä sopii materiaalille ja likaantumistyypille vaurioiden välttämiseksi.
K: Mikä on lämmönvaihtimen merkitys?
V: Lämmönvaihdin on kriittinen komponentti monissa teollisuus- ja LVI-järjestelmissä. Se mahdollistaa tehokkaan lämmönsiirron kahden nesteen välillä sekoittamatta niitä, mikä edistää energiansäästöä, parantaa prosessin ohjausta, alentaa käyttökustannuksia ja järjestelmän yleistä tehokkuutta. Aloilla, kuten kemiankäsittely, sähköntuotanto ja elintarviketeollisuus, lämmönvaihtimet ovat elintärkeitä lämpötilatasapainon ylläpitämisessä sekä turvallisuuden ja suorituskyvyn takaamisessa.
K: Mitä tapahtuu, jos et puhdista lämmönvaihdinta?
V: Lämmönvaihtimen puhdistamisen laiminlyönti johtaa likaantumiseen-kalkkikiven, lietteen tai roskien kertymiseen-, mikä vähentää lämpötehokkuutta, lisää energiankulutusta ja aiheuttaa korkeampia käyttöpaineita. Ajan myötä tämä voi johtaa ylikuumenemiseen, laitevaurioihin, odottamattomiin sammutuksiin tai täydelliseen järjestelmävikaan. Säännöllinen puhdistus on välttämätöntä kalliiden korjausten välttämiseksi ja luotettavan ja turvallisen toiminnan ylläpitämiseksi.
K: Kuinka usein lämmönvaihdin tulee huoltaa?
V: Huoltotaajuus riippuu sovelluksesta, käyttöympäristöstä ja käytettävien nesteiden tyypistä. Kriittisten tai paljon{1}}käyttöisten järjestelmien huolto on suositeltavaa 6–12 kuukauden välein. Puhtaammissa ympäristöissä tai vähemmän vaativissa toiminnoissa vuosihuolto voi kuitenkin riittää. Suorituskykyindikaattoreiden, kuten painehäviön, ulostulolämpötilan tai virtauksen pienenemisen, seuranta voi myös auttaa määrittämään oikean huoltovälin.
K: Mikä on lämmönvaihtimen hyötysuhde?
V: Lämmönvaihtimen hyötysuhde on todellisen lämmönsiirron ja suurimman mahdollisen lämmönsiirron suhde. Se riippuu tekijöistä, kuten lämmönvaihtimen tyypistä, virtausjärjestelystä ja nesteiden välisistä lämpötilaeroista
K: Mikä on lämmönsiirron tehokkuus?
V: Lämmönsiirron hyötysuhde viittaa siihen, kuinka tehokkaasti lämpöenergia siirtyy väliaineesta toiseen. Se riippuu tekijöistä, kuten lämmönjohtavuudesta, pinta-alasta, lämpötilagradientista ja lämmönsiirtotavasta (johtuminen, konvektio tai säteily). Lämmönvaihtimien tehokkuutta mitataan niiden kyvyllä minimoida energiahäviöt ja maksimoida lämmönvaihto.
K: Minkä tyyppinen lämmönvaihdin tarjoaa suurimman lämmönsiirtotehokkuuden?
V: Vastavirtalämmönvaihtimet tarjoavat yleensä korkeimman lämmönsiirtotehokkuuden, koska ne mahdollistavat kuuman ja kylmän nesteen virtauksen vastakkaisiin suuntiin. Tämä maksimoi lämpötilaeron vaihtimen pituudella, mikä johtaa parempaan lämmönsiirtoon. Levylämmönvaihtimet ja kuori-ja-putkilämmönvaihtimet optimoidulla suunnittelulla tarjoavat myös korkean hyötysuhteen.
K: Mikä on tehokkain lämmönvaihdintyyppi?
V: Tehokkain lämmönvaihdintyyppi riippuu sovelluksesta, mutta levylämmönvaihtimia pidetään usein tehokkaimpana niiden suuren pinta-alan, korkeiden lämmönsiirtokertoimien ja kompaktin rakenteensa vuoksi. Lisäksi regeneratiiviset lämmönvaihtimet ja mikrokanavalämmönvaihtimet ovat erittäin tehokkaita tietyissä teollisuus- ja LVI-sovelluksissa.
K: Mikä lämmönsiirtotapa on tehokkain?
V: Johtuminen on tehokkain lämmönsiirtotapa, koska se tapahtuu suoran kosketuksen kautta ilman nesteen liikkeitä. Korkean lämmönjohtavuuden omaavat materiaalit, kuten metallit, mahdollistavat nopean lämmönsiirron. Käytännön sovelluksissa pakotettu konvektio (puhaltimia tai pumppuja käyttämällä) voi kuitenkin parantaa lämmönsiirtonopeutta merkittävästi.
